> 상품 > 층류 공기 흐름 시스템 > 채우고/밀봉 기계를 위한 GMP 동적인 수직 층류 체계 두건

채우고/밀봉 기계를 위한 GMP 동적인 수직 층류 체계 두건

제품 상세정보

원래 장소: 중국

브랜드 이름: YN

인증: CE/ISO

모델 번호: YN-LC-1800

지불과 운송 용어

최소 주문 수량: 1PCS

가격: reconsideration

포장 세부 사항: 먼저 판지 상자에서 만든 다음 나무 쟁반을 만들거나 귀하의 요구 사항으로

배달 시간: 7-15 작업 일

지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온

최상의 가격을 얻으세요
제품 상세정보
강조하다:

수술실 천장 시스템

,

층류 천장

제품 이름:
층 흐름 후드
정화 수준:
클래스 100
사양:
사용자 정의
흐름 유형::
수직 라미나르 유동
사용:
단독 또는 조합으로 사용하십시오
식자재원산지정보 ::
동관 광동 중국
부하 포트 ::
선전 또는 광저우
소재::
전체 304 스테인리스 스틸
제품 이름:
층 흐름 후드
정화 수준:
클래스 100
사양:
사용자 정의
흐름 유형::
수직 라미나르 유동
사용:
단독 또는 조합으로 사용하십시오
식자재원산지정보 ::
동관 광동 중국
부하 포트 ::
선전 또는 광저우
소재::
전체 304 스테인리스 스틸
제품 설명



제약 분야의 충전 및 밀봉 기계용 GMP 동적 층류 공기 흐름 후드





1. GMP 층류 공기 흐름 후드 설명

층류 후드는 작업자를 제품으로부터 보호할 수 있는 장치 중 하나입니다. 주요 목적은 제품 오염을 방지하는 것입니다. 클린룸에서 흡입된 공기는 상단 플레넘에 장착된 팬을 사용하여 HEPA 필터를 통해 수직으로 작업 영역을 통과하여 ISO 5(레벨 100) 단방향 흐름 공기를 중요 영역에 제공합니다. 배기 가스는 아래에서 배출되어 클린룸 영역으로 돌아갑니다. 주로 상자, 팬, 고효율 공기 필터, 댐핑 레이어, 램프 등으로 구성됩니다.
포팅 기계는 여러 앰플에 대해 질소 충전 및 밀봉 작업을 동시에 수행할 수 있으며 발광 및 수신 장치가 있습니다. 자동 기어에서는 병 부족 및 높은 주차 기능이 있습니다. 수동으로 파일을 제어할 때 병이 없으면 병을 채울 수 없으며 와이어 클램프 또는 바늘 홀더를 높은 위치에 매달 수 있습니다.
포팅 기계 상단에는 100단계 공기 정화 층류 후드 장치가 있으며, 메인 유닛과 병 공급 벨트는 가변적일 수 있습니다. 전기 제어 상자에는 메인 엔진 속도 제어 디스플레이, 컨베이어 벨트 속도 제어, 전원 표시등, 전원 버튼, 정지 버튼, 호스트 표시등, 전기 잠금 연동 단일 기계 선택, 층류 작업, 병 정지 및 정지, 바늘 홀더 높은 위치 및 기타 항목이 있습니다. 제어 구성 요소.
층류 캡 충전 및 밀봉 기계의 작동 원리: 이 기계는 선형 간헐적 충전 및 밀봉을 채택합니다. 앰플은 연결판을 통해 공급 컨베이어로 들어가고, 컨베이어 벨트에 의해 오거로 전달되며, 오거는 혼란스러운 앰플을 정렬하여 하나씩 세그먼트로 밀어 넣습니다. 부채꼴 블록은 여러 세트의 앰플 방식으로 앰플을 워킹 빔으로 전달하고, 워킹 빔은 간헐적인 움직임 방식으로 앰플을 각 스테이션으로 보냅니다. 5개의 스테이션은 다음과 같습니다: 전면 주입 스테이션; 충전 스테이션; 후면 주입 스테이션; 예열 스테이션; 와이어 드로잉 및 밀봉 스테이션. 충전 스테이션에서 여러 충전 펌프가 충전 바늘을 통해 액체를 앰플에 주입하고, 로딩은 핸드 휠로 조정할 수 있습니다. 예열 스테이션에서 앰플은 롤러의 작용에 따라 회전하고 노즐에서 분사된 혼합 연소 가스가 예열합니다. 와이어 밀봉 스테이션 상단에서 앰플 상단은 열에 의해 더 부드러워지고 와이어 드로잉 헤드에 의해 당겨져 최종적으로 컨베이어 벨트로 보내집니다. 위의 모든 작업은 백 레벨 층류 후드의 보호 아래 완료됩니다.



2. GMP 층류 공기 흐름 후드 장점

1). 목적: 클린 층류 후드는 국부적인 고청정 환경을 제공할 수 있으며 높은 청정도가 필요한 공정 위에 유연하게 설치할 수 있는 공기 정화 장치입니다. 클린 층류 후드는 개별적으로 또는 여러 개의 클린 영역으로 사용할 수 있습니다. 이 장치는 상단, 측면 또는 하단 공기 흡입구 및 하단 공기 공급이 있는 단방향 흐름 정화 장치로 전자, 제약, 정밀 기기, 과학 연구 및 기타 분야에서 널리 사용될 수 있습니다.



2). 원리: 클린 층류 후드는 사전 필터링된 공기를 특정 풍속으로 정압 상자에 불어넣은 다음 hepa 필터가 댐핑 레이어의 압력을 균등화하여 깨끗한 공기가 수직으로 작업 영역으로 흐르도록 합니다. , 따라서 작업 영역의 청결도를 보장하여 공정 요구 사항을 달성합니다.



3). 구조: 팬이 설치된 클린 층류 후드, 상단에 팬이 설치된 클린 층류 후드 및 팬이 설치된 클린 층류 후드의 세 가지 종류가 있습니다. 장착 방법은 매달기, 바닥 스탠드 및 이동식입니다. 구조는 벽판형, 전체 철 쉘 페인트, 스테인리스 스틸 외부 쉘 철 및 스테인리스 스틸 및 기타 형태로 나눌 수 있습니다.



3. 층류 공기 흐름 천장 매개변수

 모델/매개변수 클래스 Ⅰ 클래스 Ⅱ 클래스 Ⅲ
효율 99.99%
풍속(m/s) 0.45 0.3 0.23
공기 공급 크기(mm) 2600×2400 2600×1800 2600×1400
경계 치수(mm) 2680×2480×500 2680×1880×500 2680×1480×500
Hepa 크기 및 수량 610*305*292mm 8개 610*305*292mm 6개 610*305*292mm 4개
사용 경우 클래스 Ⅰ 특수 클린 작업실. 클래스 Ⅱ 표준 클린 작업실. 클래스 Ⅲ 일반 클린 작업실.

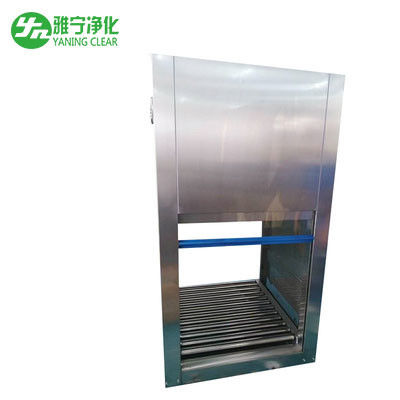

채우고/밀봉 기계를 위한 GMP 동적인 수직 층류 체계 두건 0채우고/밀봉 기계를 위한 GMP 동적인 수직 층류 체계 두건 1
